지열, 태양광 관리제어

Industry

- 신재생에너지

End User

- 건물, 시설 관리팀

Problem ( or Benefit )

- 에너지원을 지역난방에서 지열에너지와 태양광으로 교체를 원함.

- 가격적으로 메리트가 있으면서 스마트한 캐비닛을 찾음.

Solution

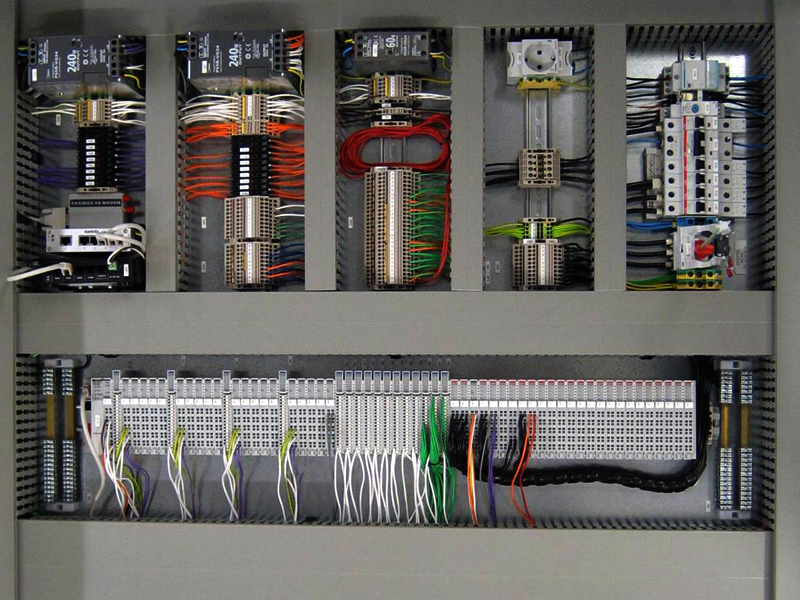

- 베이어 X2 Series + 크래비스 GN-9386 & I/Os 구성

- 지열에너지와 태양광에너지를 가스 제너레이터와 함께 구성한 솔루션 제공

- 여름에는 태양광 에너지 (태양광 판넬로 생성)는 땅 속의 돌에 저장하고, 겨울이오면 지열원 히트펌프로 그 에너지를 활용함. 가스제너레이터를 추가하면서 예비용으로 전기와 열을 생산하여 언제나 전기 사용이 가능함.

Results

- 슬라이스 타입의 모듈로 비용 및 공간 절약

- 별도의 커넥터 없이 온도센서를 쉽게 연결 가능함.

- 조명센서 및 GT-317F로 압력 측정 및 빛의 밝기 측정

- 사용하기 쉬운 신재생에너지용 올인원 시스템

Project Info

- PLC: 베이어 X2 Control 10 and X2 Pro 7 (Codesys 프로그래밍)

- 크래비스 G시리즈 모듈 구성

• 네트워크 아답터: GN-9386 (EtherCAT)

• 디지털입력: GT-12DF

• 디지털출력: GT-2744

• 아날로그입력: GT-317F, GT-3704 (PT 1000 sensors로 온도측정)

• 아날로그출력: GT-447F (인버터, EC 모터, 펌프 컨트롤)

• 파워: GT-7511, GT-7581, GT-7588, GT-7641

I/O 구성 및 모듈설명

- 고객의 니즈에 따라 다양하게 구성 가능

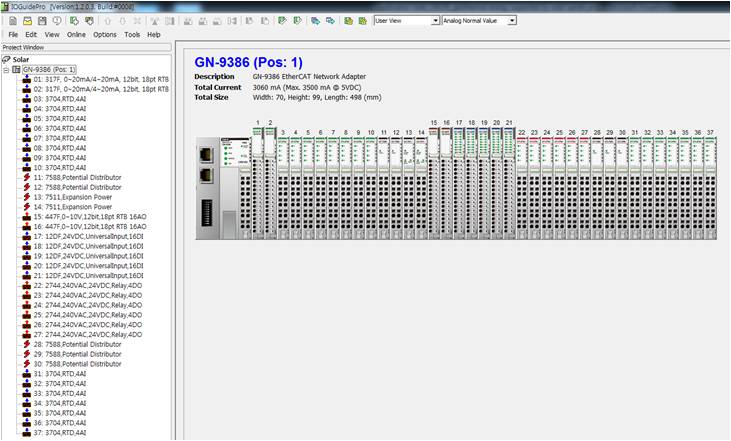

- 크래비스 I/O Guide Pro에서 손쉽게 구성

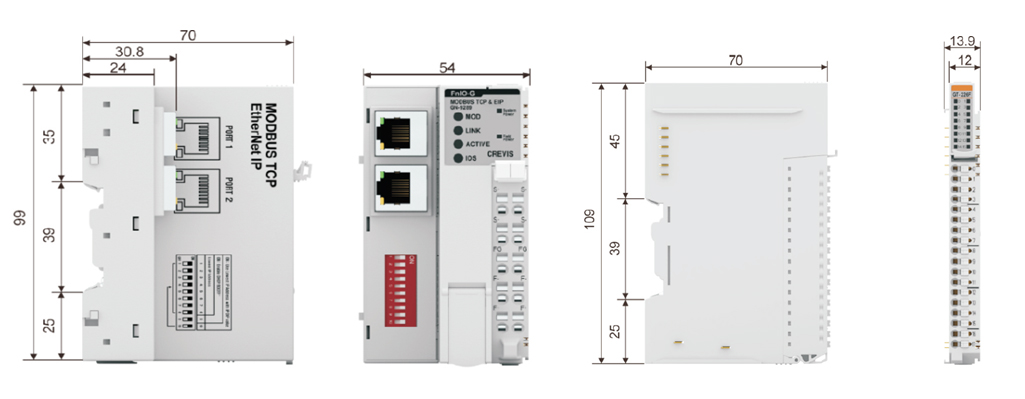

네트워크 아답터

- 최대 63 슬롯까지 확장 가능 (제품에 따라 확장갯수 다름)

- 54mm x 99mm x 70mm

18 PTs 터미널 블록

- Digital In / Out : 16 PTs / Analog In / Out : 16 CHs

- 13.9mm x 109mm x 70mm
