사무실 내의 환기 제어 시스템 : 온도조절, 팬, 속도, 압력 등

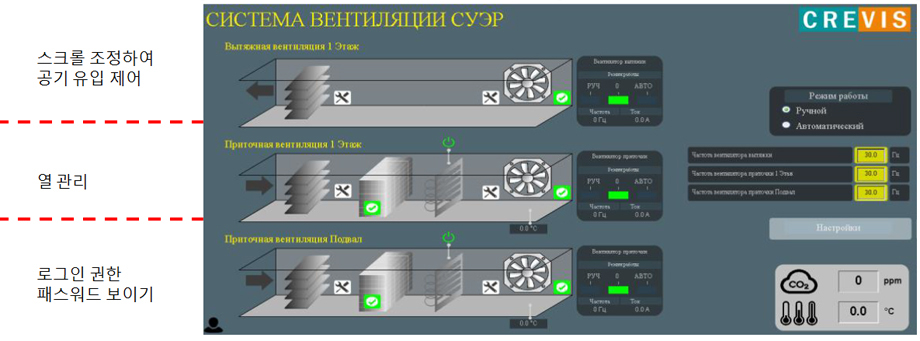

Web-Visualization (크래비스 모듈의 프로젝트 시각화)
Industry
- 빌딩자동화

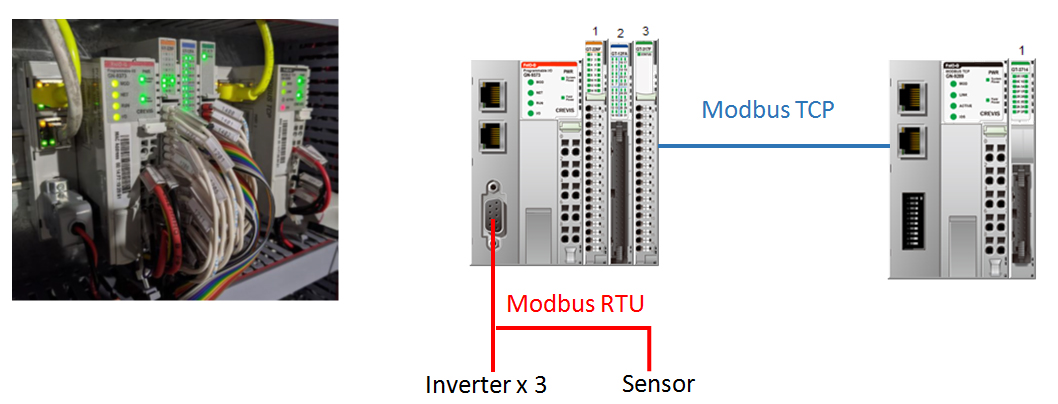

구성
GN-9373+ GT-226F + GT-12FA + GT-317F
- GN-9373 – 시스템의 마스터(모든 제어 알고리즘+ RS-485 통신)
- GT-226F – 밸브 제어+ LEDs
- GT-12FA – 밸브와 팬 제어
- GT-317F – 팬 공기 흐름 측정

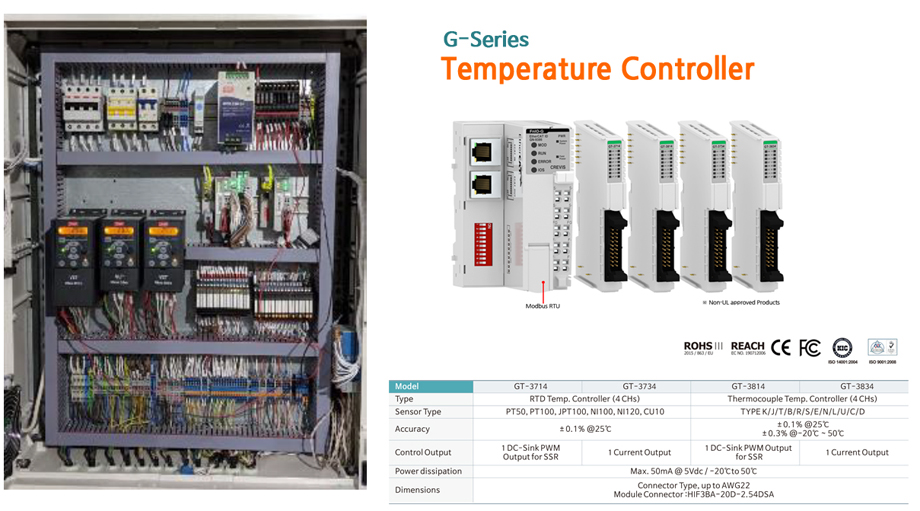

GN-9289 + GT-3714
- GN-9289 – PID 모듈의 어댑터
- GT-3714 – 히터에 대한 PID 제어
Benefit
- Web-visualization을 통한 쉬운 제어(GN-9373)
- 간편한 모니터링 및 효율적인 에너지 관리
- 18RTB를 사용하여 한 모듈에 32pt 까지 가능 (GT-12FA)
Project Info
-
GT-3714
4 Channels, TEMP. Controller, RTD Input, SSR Output
-
GT-3734
4 Channels, TEMP. Controller, RTD Input, Current Output
-
GT-3814
4 Channels, TEMP. Controller, TC Input, SSR Output
-
GT-3834
4 Channels, TEMP. Controller, TC Input, Current Output
-
GT-226F
16 Points, Source Output Terminal, 24Vdc/0.3A
-
GT-12FA
Digital Input, 32 Points, Universal (Sink or Source), 24VDC, 40P Connector
-
GT-317F
16 Channels 18pt RTB, Current Input, 0~20mA / 4~20mA, 12bit
-
GN-9373
PROGRAMMABLE I/O
-
GN-9289
MODBUS TCP/UDP Network Adapter
