crevis

 IOGuidePro

- IOGuidePro 란?

: CREVIS에서 제공하는 제어기기 관련 프로그램으로 초기 세팅 또는 기본 동작 확인에 사용



- PC 요구 사항



  • OS : Windows NT 4.0(SP>3), Windows 2000, XP, Vista, 7, 8 and 10 (64bit 가능)
  • CPU : 2GHz
  • Memory : 64MB RAM
  • Hard Disk : 60MB of free hard disk space
  • Communication : Ethernet Port, Serial Port



- 주요 기능
1. Modbus 프로토콜을 이용한 IO TEST/파라미터 설정
2. 전원 사양/필드 전원 유효성 확인
3. 제품 사양/Dimension 확인
4. IO 매핑 주소 확인
5. PDF/Excel 파일로 프로젝트 추출

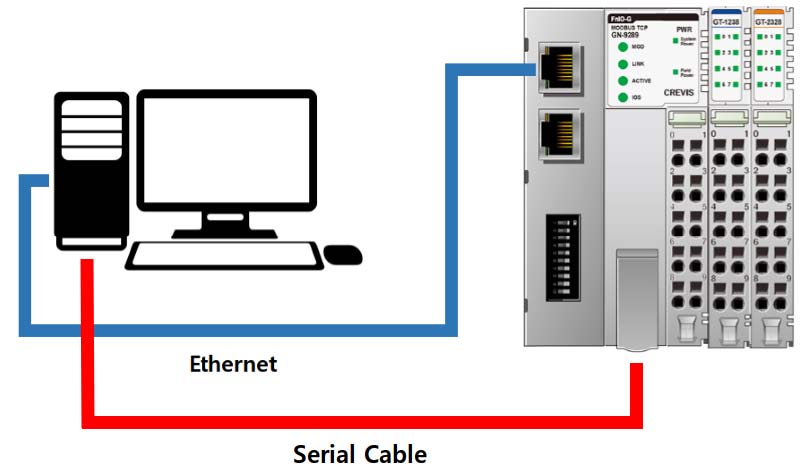

<구성>

* GT-1238(Digital Input)과 GT-2318(Digital Output)은 각 채널 1:1로 배선함

- IOGuidePro 주요 기능 사용 방법 설명 (동영상 or PPT 별첨)
> 테스트 1 - Modbus TCP/IP 프로토콜을 이용한 IO TEST/파라미터 설정
> 테스트 2 - Modbus RTU 프로토콜을 이용한 IO TEST/파라미터 설정
> 테스트 3 - 전원 사양/필드 전원 유효성 확인
> 테스트 4 - 제품 사양/Dimension 확인
> 테스트 5 - IO 매핑 주소 확인
> 테스트 6 - PDF/Excel 파일로 프로젝트 추출

 Bootp Server
- Bootp Server 란?
: Bootp Request를 보낸 곳으로 Bootp Reply를 보내주는 프로그램이며, 제품 IP 설정에 사용
(Modbus TCP, Ethernet IP)

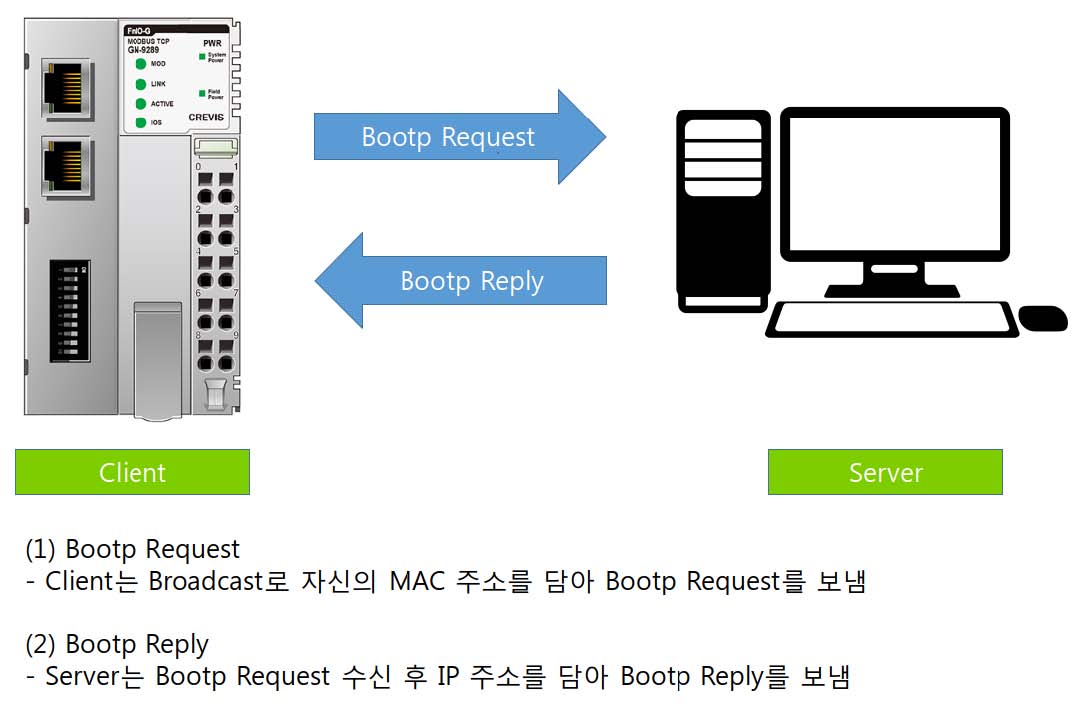

- Bootp Protocol에 대한 설명
1. Full name : Bootstrap Protocol
2. 서버와 클라이언트의 형태로 동작하며 클라이언트는 브로드캐스트로 Bootp Request를 보냄
3. Bootp Request를 수신한 서버가 해당 클라이언트로 Bootp Reply를 보내 응답

- Bootp Server를 이용하여 IP 설정하는 방법 설명 (동영상 or PPT 별첨)

 Protocol messenger
- Protocol messenger 란?
: Modbus 프로토콜에 맞게 패킷을 구성하여 메시지를 보낼 수 있도록 하는 프로그램
(IOGuidePro에 내장되어 있음)

<구성>

* GT-1238(Digital Input)과 GT-2318(Digital Output)은 각 채널 1:1로 배선함
- Protocol Messenger 사용 방법 설명 (동영상 or PPT 별첨)
> 테스트 1 - Protocol Messenger 초기 세팅 방법
> 테스트 2 - Read/Write 방법 (Read)
> 테스트 3 - Read/Write 방법 (Write)
